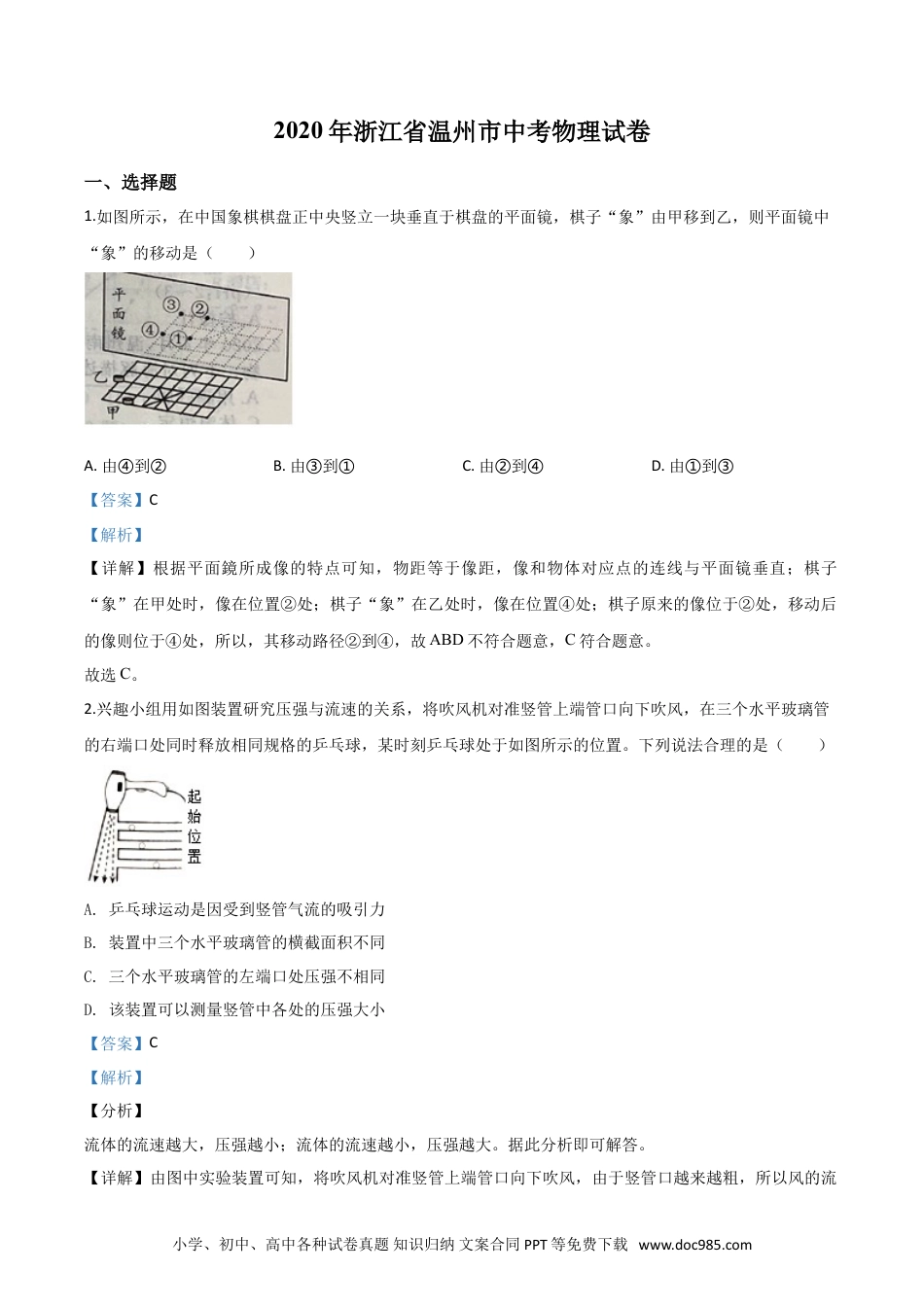

2020年浙江省温州市中考物理试卷一、选择题1.如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，棋子“象”由甲移到乙，则平面镜中“象”的移动是（）A.由④到②B.由③到①C.由②到④D.由①到③【答案】C【解析】【详解】根据平面鏡所成像的特点可知，物距等于像距，像和物体对应点的连线与平面镜垂直；棋子“象”在甲处时，像在位置②处；棋子“象”在乙处时，像在位置④处；棋子原来的像位于②处，移动后的像则位于④处，所以，其移动路径②到④，故ABD不符合题意，C符合题意。故选C。2.兴趣小组用如图装置研究压强与流速的关系，将吹风机对准竖管上端管口向下吹风，在三个水平玻璃管的右端口处同时释放相同规格的乒乓球，某时刻乒乓球处于如图所示的位置。下列说法合理的是（）A.乒乓球运动是因受到竖管气流的吸引力B.装置中三个水平玻璃管的横截面积不同C.三个水平玻璃管的左端口处压强不相同D.该装置可以测量竖管中各处的压强大小【答案】C【解析】【分析】流体的流速越大，压强越小；流体的流速越小，压强越大。据此分析即可解答。【详解】由图中实验装置可知，将吹风机对准竖管上端管口向下吹风，由于竖管口越来越粗，所以风的流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com动速度越来越慢，即最上端的空气流速快、水平玻璃管左端开口处压强小，最下端的空气流速慢、水平玻璃管左端开口处压强大。乒乓球在右侧大气压的作用下会向左运动，所以会产生三个乒乓球向左运动的位置不同的现象。故只有选项C说法正确。故选C。【点睛】本题通过一个创新的实验装置，探究了流体压强与流速的关系，属实验能力的考查。3.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（）A.B.C.D.【答案】A【解析】【详解】根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。A．由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A符合题意；B．由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B不符合题意；C．由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C不符合题意；D．由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D不符合题意。故选A。4.科学中常用数学方法来表示某些量的关系。下列图象中能用阴影面积表示相应的量是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.压强B.压力C.功率D.时间【答案】B【解析】【详解】A．根据压强的公式，压强等于压力和受力面积的比值，故A不符合题意；B．根据压强公式的推导式，压力等于压强和受力面积的乘积，故B符合题意；C．根据功率的计算公式，功率等于功和时间的比值，故C不符合题意；D．根据功率的计算公式的推导式，时间等于功和功率的比值，故D不符合题意。故选B。二、填空题5.小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。(1)已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为______瓦。(2)若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。______。【答案】(1).0.8(2).将滑动变阻器接入电路的阻值调小些【解析】小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【详解】(1)[1]由图知，指示灯L与滑动变阻器串联，当滑动变阻器接入电路的阻值为10Ω时，电路的电流为小灯泡的电功率为P＝I2RL＝(0.4...
