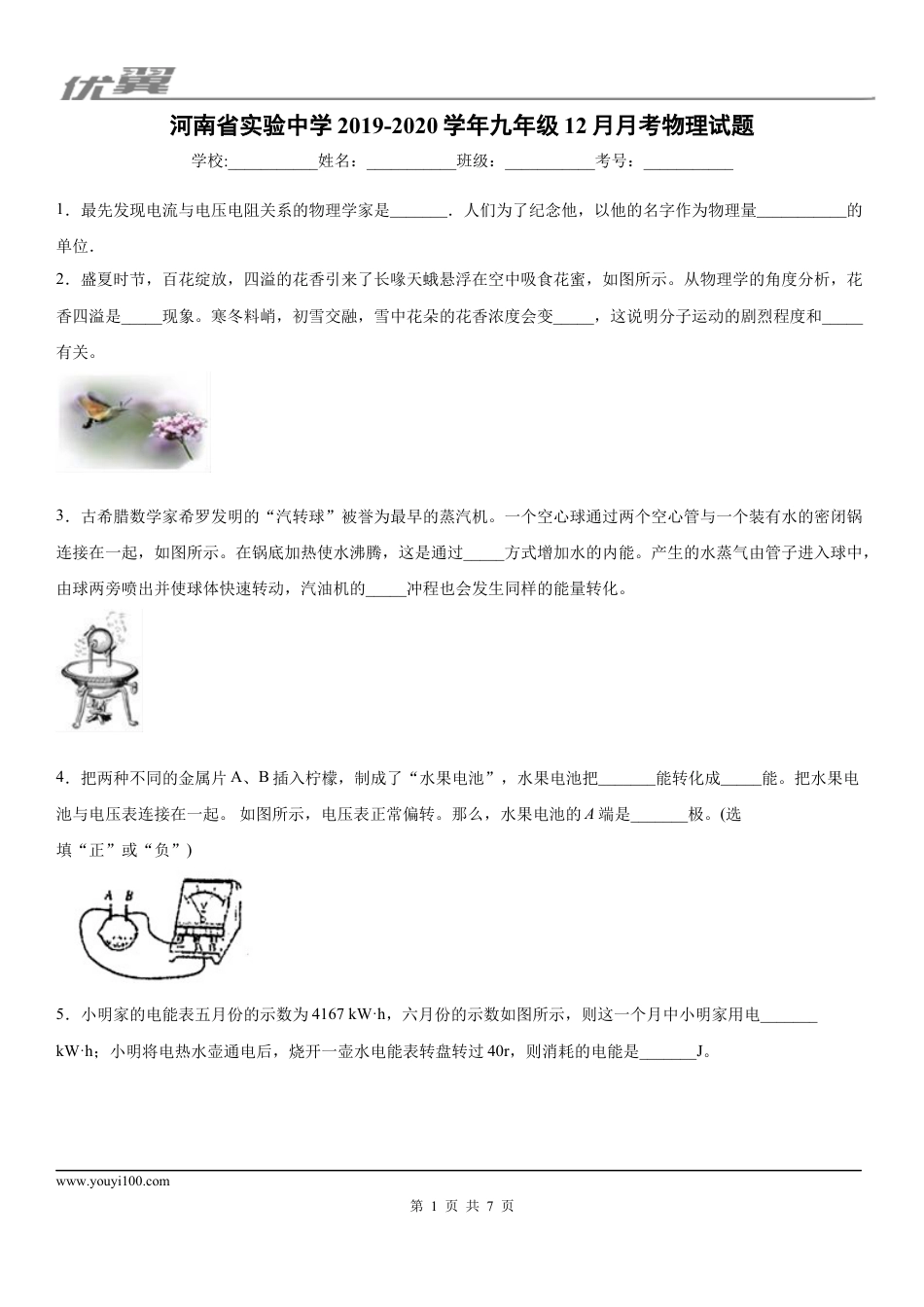

www.youyi100.com第1页共7页河南省实验中学2019-2020学年九年级12月月考物理试题学校:___________姓名：___________班级：___________考号：___________1．最先发现电流与电压电阻关系的物理学家是_______．人们为了纪念他，以他的名字作为物理量___________的单位．2．盛夏时节，百花绽放，四溢的花香引来了长喙天蛾悬浮在空中吸食花蜜，如图所示。从物理学的角度分析，花香四溢是_____现象。寒冬料峭，初雪交融，雪中花朵的花香浓度会变_____，这说明分子运动的剧烈程度和_____有关。3．古希腊数学家希罗发明的“汽转球”被誉为最早的蒸汽机。一个空心球通过两个空心管与一个装有水的密闭锅连接在一起，如图所示。在锅底加热使水沸腾，这是通过_____方式增加水的内能。产生的水蒸气由管子进入球中，由球两旁喷出并使球体快速转动，汽油机的_____冲程也会发生同样的能量转化。4．把两种不同的金属片A、B插入柠檬，制成了“水果电池”，水果电池把_______能转化成_____能。把水果电池与电压表连接在一起。如图所示，电压表正常偏转。那么，水果电池的A端是_______极。(选填“正”或“负”)5．小明家的电能表五月份的示数为4167kW·h，六月份的示数如图所示，则这一个月中小明家用电_______kW·h；小明将电热水壶通电后，烧开一壶水电能表转盘转过40r，则消耗的电能是_______J。www.youyi100.com第2页共7页6．如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按乙图所示接入电路中，只闭合开关S，小灯光的实际功率为1W；再闭合开关S1，电流表示数将_____（选填“变大”“变小”“不变”），此时电路消耗的总功率为_____W．7．某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．8．茶叶是一种闻名于世的保健饮品，而我国是世界上最早发现和利用茶叶的国家。下列有关说法正确的是()A．泡茶时，通过热传递增加了茶叶的内能B．喝茶时，可以闻到茶的香味，说明分子间有斥力C．茶水温度降低，茶水含有的热量减少D．茶水温度降低，茶水的比热容减小9．如图所示，是我们常见的图象，这种图象如果在横纵坐标加上适当的物理量及单位，可以用来描述()www.youyi100.com第3页共7页A．小灯泡灯丝的电流与它两端电压的关系B．做匀速直线运动物体运动的速度和时间的关系C．物体所受到的浮力和物体浸入液体中深度的关系D．物体所受重力与物体质量的关系10．下列家用电器中，工作电流最小的是()A．空调器B．洗衣机C．微波炉D．白炽灯11．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是()A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路12．学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．如图所示电路中符合要求的是()A．B．C．D．13．如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向右移动时()A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V的示数与电流表A1的示数的比值不变D．电压表V的示数与电流表A2的示数的比值不变14．下列有关制作“煮白肉”的说法中，错误的是（）www.youyi100.com第4页共7页A．在煮白肉的过程中，随着水温的升高，水分子运动变慢B．闻到调料的香味，说明分子在不停地做无规则运动C．天然气燃烧煮白肉时，是将其内能转化为化学能D．把白肉放在火上加热煮熟的过程中，是用热传递的方式使其内能增加15．如图A所示，电源电压保持不变，R1为定值电阻。当闭合开关S，调节滑动变阻器R2，使其阻值从最大变化到最小，两个电阻的“U-I”关系图象如图B所示。下列判断正确的是（）A．甲为滑动变阻器R1的图象B．电源电压为6VC．定值电阻R1的阻值为10ΩD．滑动变阻器R2的阻值变化范围为0~10Ω16．在图所示电路的○里填上适当的电表符号，使两灯并联。（____）17．问题解决：某车间...
