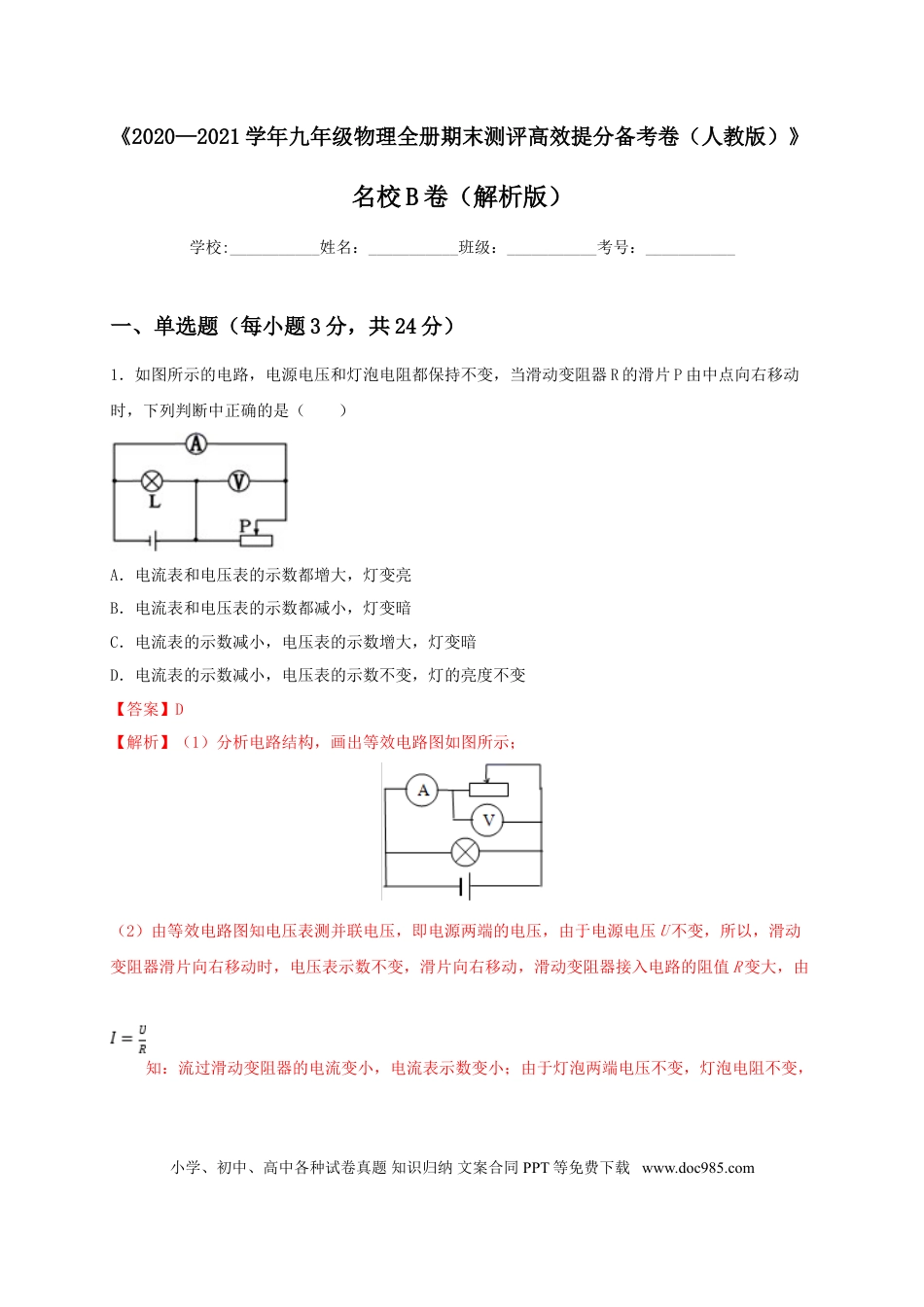

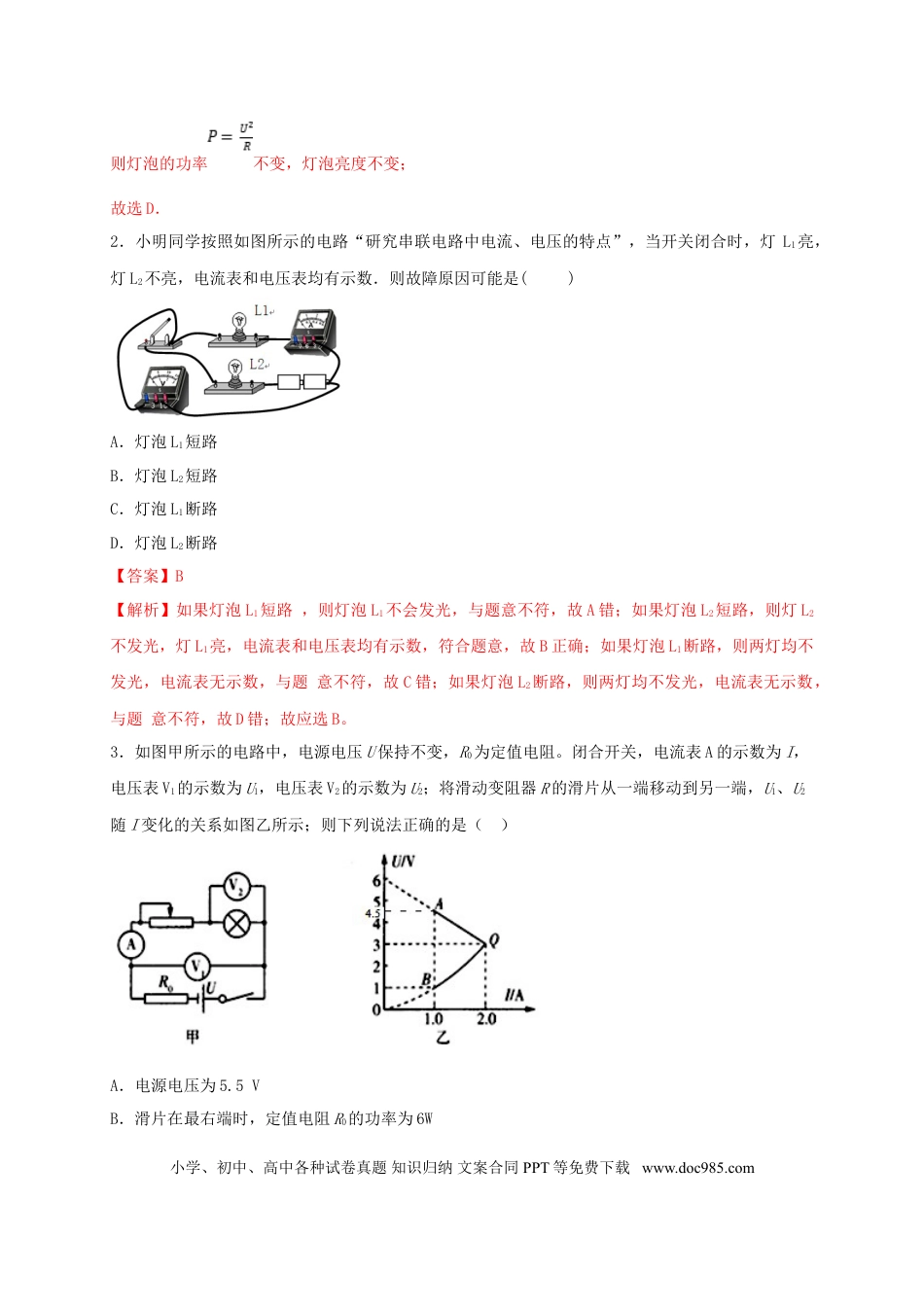

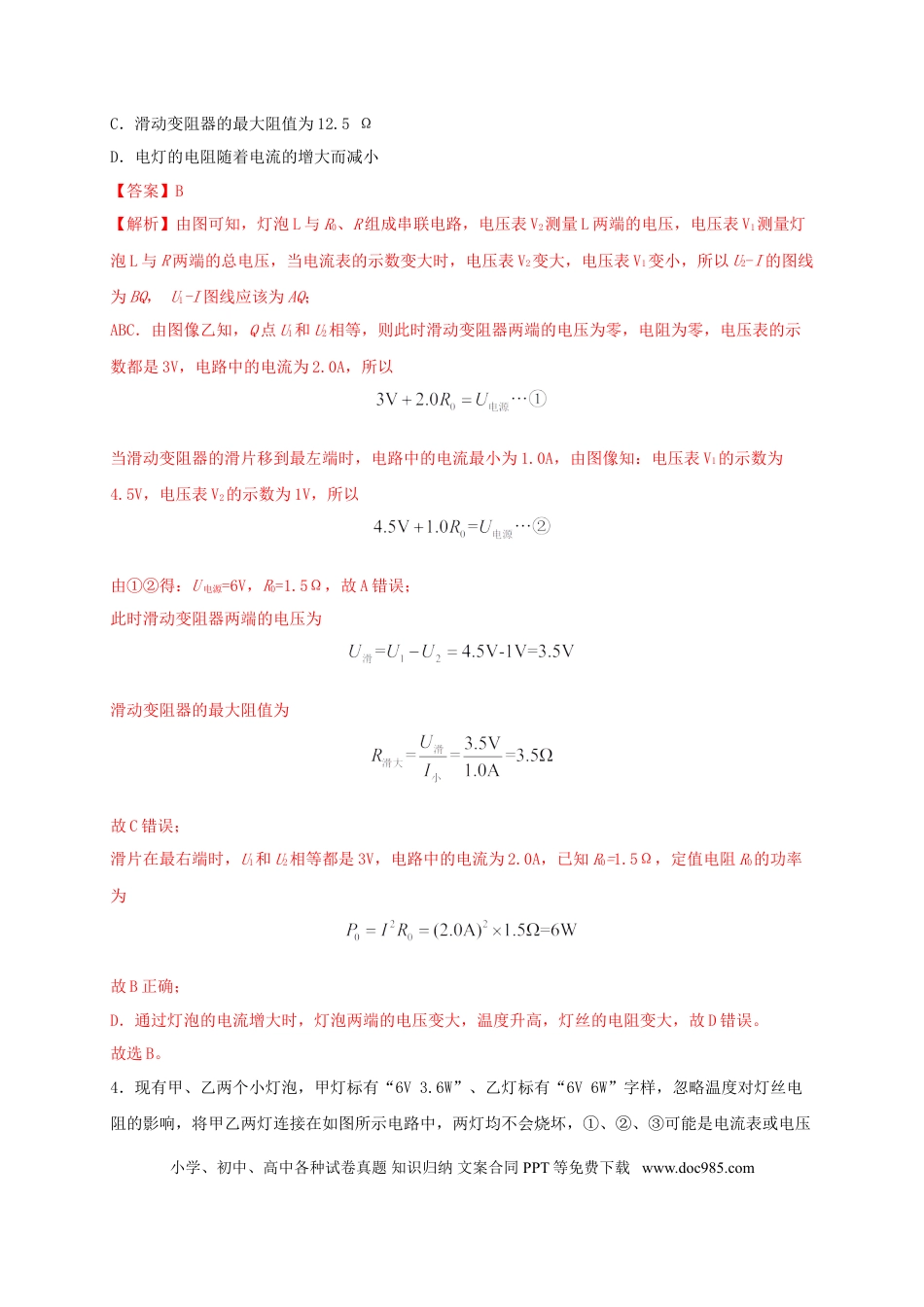

《2020—2021学年九年级物理全册期末测评高效提分备考卷（人教版）》名校B卷（解析版）学校:___________姓名：___________班级：___________考号：___________一、单选题（每小题3分，共24分）1．如图所示的电路，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是（）A．电流表和电压表的示数都增大，灯变亮B．电流表和电压表的示数都减小，灯变暗C．电流表的示数减小，电压表的示数增大，灯变暗D．电流表的示数减小，电压表的示数不变，灯的亮度不变【答案】D【解析】（1）分析电路结构，画出等效电路图如图所示；（2）由等效电路图知电压表测并联电压，即电源两端的电压，由于电源电压U不变，所以，滑动变阻器滑片向右移动时，电压表示数不变，滑片向右移动，滑动变阻器接入电路的阻值R变大，由知：流过滑动变阻器的电流变小，电流表示数变小；由于灯泡两端电压不变，灯泡电阻不变，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com则灯泡的功率不变，灯泡亮度不变；故选D．2．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是()A．灯泡L1短路B．灯泡L2短路C．灯泡L1断路D．灯泡L2断路【答案】B【解析】如果灯泡L1短路，则灯泡L1不会发光，与题意不符，故A错；如果灯泡L2短路，则灯L2不发光，灯L1亮，电流表和电压表均有示数，符合题意，故B正确；如果灯泡L1断路，则两灯均不发光，电流表无示数，与题意不符，故C错；如果灯泡L2断路，则两灯均不发光，电流表无示数，与题意不符，故D错；故应选B。3．如图甲所示的电路中，电源电压U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器R的滑片从一端移动到另一端，U1、U2随I变化的关系如图乙所示；则下列说法正确的是（）A．电源电压为5.5VB．滑片在最右端时，定值电阻R0的功率为6W小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．滑动变阻器的最大阻值为12.5ΩD．电灯的电阻随着电流的增大而减小【答案】B【解析】由图可知，灯泡L与R0、R组成串联电路，电压表V2测量L两端的电压，电压表V1测量灯泡L与R两端的总电压，当电流表的示数变大时，电压表V2变大，电压表V1变小，所以U2-I的图线为BQ，U1-I图线应该为AQ；ABC．由图像乙知，Q点U1和U2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V，电路中的电流为2.0A，所以当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A，由图像知：电压表V1的示数为4.5V，电压表V2的示数为1V，所以由①②得：U电源=6V，R0=1.5Ω，故A错误；此时滑动变阻器两端的电压为滑动变阻器的最大阻值为故C错误；滑片在最右端时，U1和U2相等都是3V，电路中的电流为2.0A，已知R0=1.5Ω，定值电阻R0的功率为故B正确；D．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D错误。故选B。4．现有甲、乙两个小灯泡，甲灯标有“6V3.6W”、乙灯标有“6V6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com表，下列说法中正确的是()A．如果①③是电压表，②是电流表，则甲灯比乙灯亮B．如果①②是电压表，③是电流表，则乙灯比甲灯亮C．如果①②是电流表，③是电压表，则甲灯比乙灯亮D．如果①③是电流表，②是电压表，则甲灯比乙灯亮【答案】A【解析】由可得，两灯泡电阻分别为，，A．如果①③为电压表，②为电流表，则两灯串联，由，可知甲灯的实际功率比乙灯大，则甲灯比乙灯亮，故A正确；B．若①②为电压表，③为电流表，则乙灯不发光，故B错误；C．如果①②为电流表，③为电压表，则甲灯不发光，故C错误；D．当①③为电流表，②为电压表，两灯泡并联，根据可知，乙灯的功率比甲灯大，则乙灯比甲灯亮，故D错误。5．如图所示装置中，甲、乙、丙三个完全相同的烧瓶...
