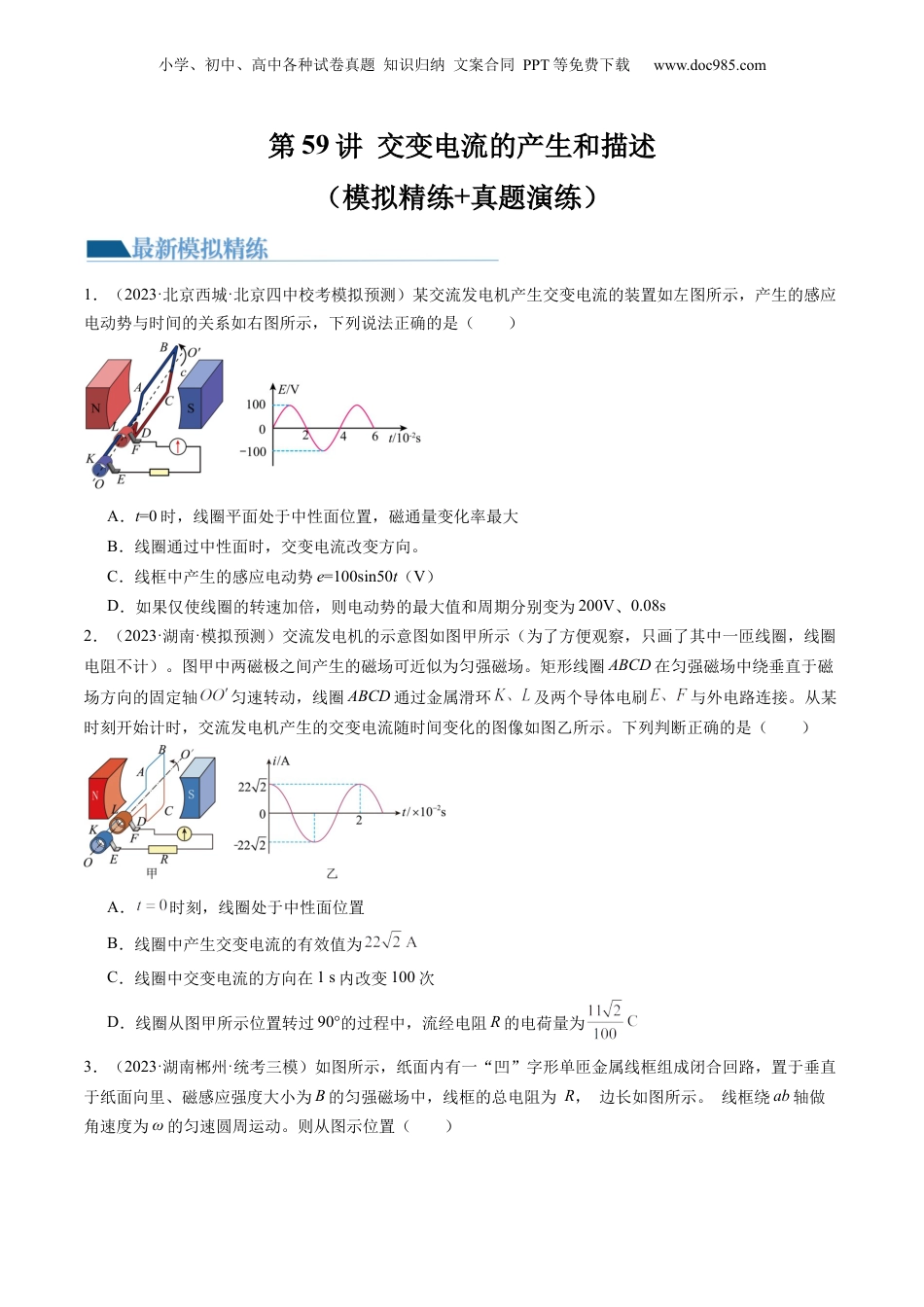

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第59讲交变电流的产生和描述（模拟精练+真题演练）1．（2023·北京西城·北京四中校考模拟预测）某交流发电机产生交变电流的装置如左图所示，产生的感应电动势与时间的关系如右图所示，下列说法正确的是（）A．t=0时，线圈平面处于中性面位置，磁通量变化率最大B．线圈通过中性面时，交变电流改变方向。C．线框中产生的感应电动势e=100sin50t（V）D．如果仅使线圈的转速加倍，则电动势的最大值和周期分别变为200V、0.08s2．（2023·湖南·模拟预测）交流发电机的示意图如图甲所示（为了方便观察，只画了其中一匝线圈，线圈电阻不计）。图甲中两磁极之间产生的磁场可近似为匀强磁场。矩形线圈ABCD在匀强磁场中绕垂直于磁场方向的固定轴匀速转动，线圈ABCD通过金属滑环及两个导体电刷与外电路连接。从某时刻开始计时，交流发电机产生的交变电流随时间变化的图像如图乙所示。下列判断正确的是（）A．时刻，线圈处于中性面位置B．线圈中产生交变电流的有效值为C．线圈中交变电流的方向在1s内改变100次D．线圈从图甲所示位置转过90°的过程中，流经电阻R的电荷量为3．（2023·湖南郴州·统考三模）如图所示，纸面内有一“凹”字形单匝金属线框组成闭合回路，置于垂直于纸面向里、磁感应强度大小为B的匀强磁场中，线框的总电阻为R，边长如图所示。线框绕ab轴做角速度为ω的匀速圆周运动。则从图示位置（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．转动90°时回路中电流方向发生改变B．转动180°的过程中通过导线截面的电荷量为零C．转动90°时回路中感应电动势大小为3BL2ωD．转动180°过程中线框产生的焦耳热为4．（2023·云南玉溪·云南省玉溪第三中学校考模拟预测）在如图乙所示的电路中，通入如图甲所示的交变电流，横轴上、下方的图线均属于正弦曲线的一部分，电阻的阻值为，两电表均为理想交流电表，下列说法正确的是（）A．电压表的示数为B．交流电的频率为C．电流表的示数为D．电阻在一个周期内产生的热量为5．（2023·江西·校联考模拟预测）如图，在光滑绝缘水平面上MN右侧有垂直纸面向里的匀强磁场，磁场的磁感应强度大小为B，金属线框ACD放在水平面上，线框ADC部分对照正弦图像弯制而成，形状为完整正弦图像的一半，D点离AC边的距离最远，DE长为d，现使线框以速度匀速进入磁场，线框运动过程中AC边始终与MN垂直，若线框的电阻为R，则线框进入磁场的过程中，图中理想电流表的示数为（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．6．（2023·河南开封·统考三模）如图为交流发电机的示意图，线圈在转动时可以通过滑环和电刷保持与外电路的连接。两磁极之间的磁场视为匀强磁场且磁感应强度大小为，单匝线圈的面积为电阻为，定值电阻的阻值为，其余电阻不计，交流电压表为理想电表。线圈以角速度绕轴逆时针匀速转动，如果以图示位置为计时起点，则（）A．图示时刻电压表示数为B．通过电阻的电流瞬时值表达式为C．线圈从图示位置转过的过程中，通过电阻的电流平均值为D．线圈从图示位置转过的过程中，电阻产生的焦耳热为7．（2023·湖南长沙·长郡中学校考二模）在图乙的电路中，电源输出如图甲所示的交变电流（不计内阻）。电阻R的阻值为10Ω，电表均为理想电表。下列判断正确的是（）A．电压表的示数为10VB．电流表的示数为2AC．若将电阻替换为一个电容，欲使电路安全运行，其耐压值最少为10VD．电阻在任意三分之一个周期内产生的热量一定等于0.1J8．（2023·重庆·模拟预测）如图所示，MN右侧存在垂直纸面向里、磁感应强度大小为B的匀强磁场，某同学用粗细均匀、总阻值为R的漆包电阻丝做成两个半径均为r的半圆形闭合金属线圈，图中O点导线交叉处不连通。金属线圈可绕两半圆直径所在的转轴（恰好与边界MN重合）转动。金属线圈以角速度匀速转过半圈的过程中产生的热量与以角速度匀速转过一圈的过程中产生的热量相等，则等于（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．2：1B．4：1...
