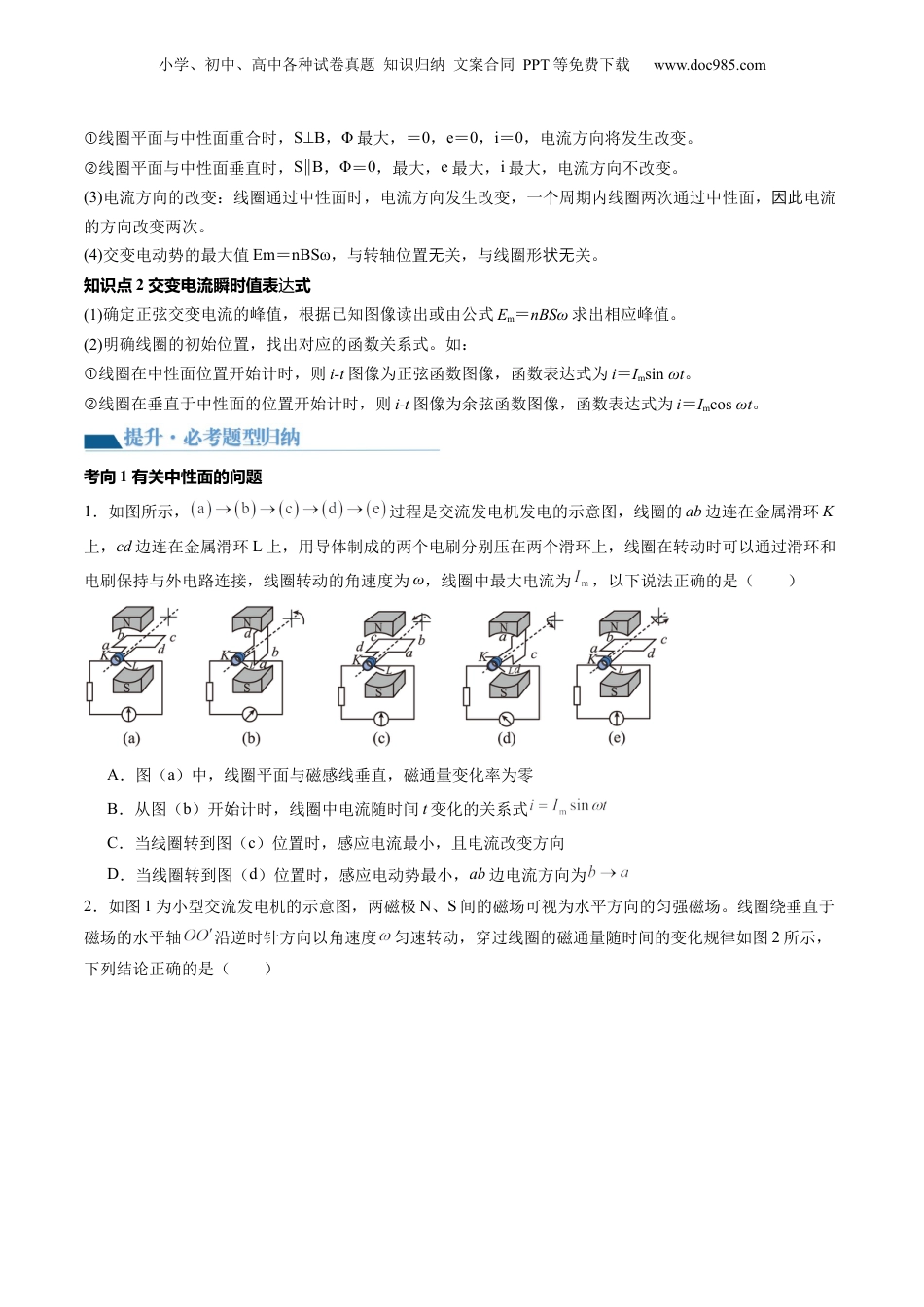

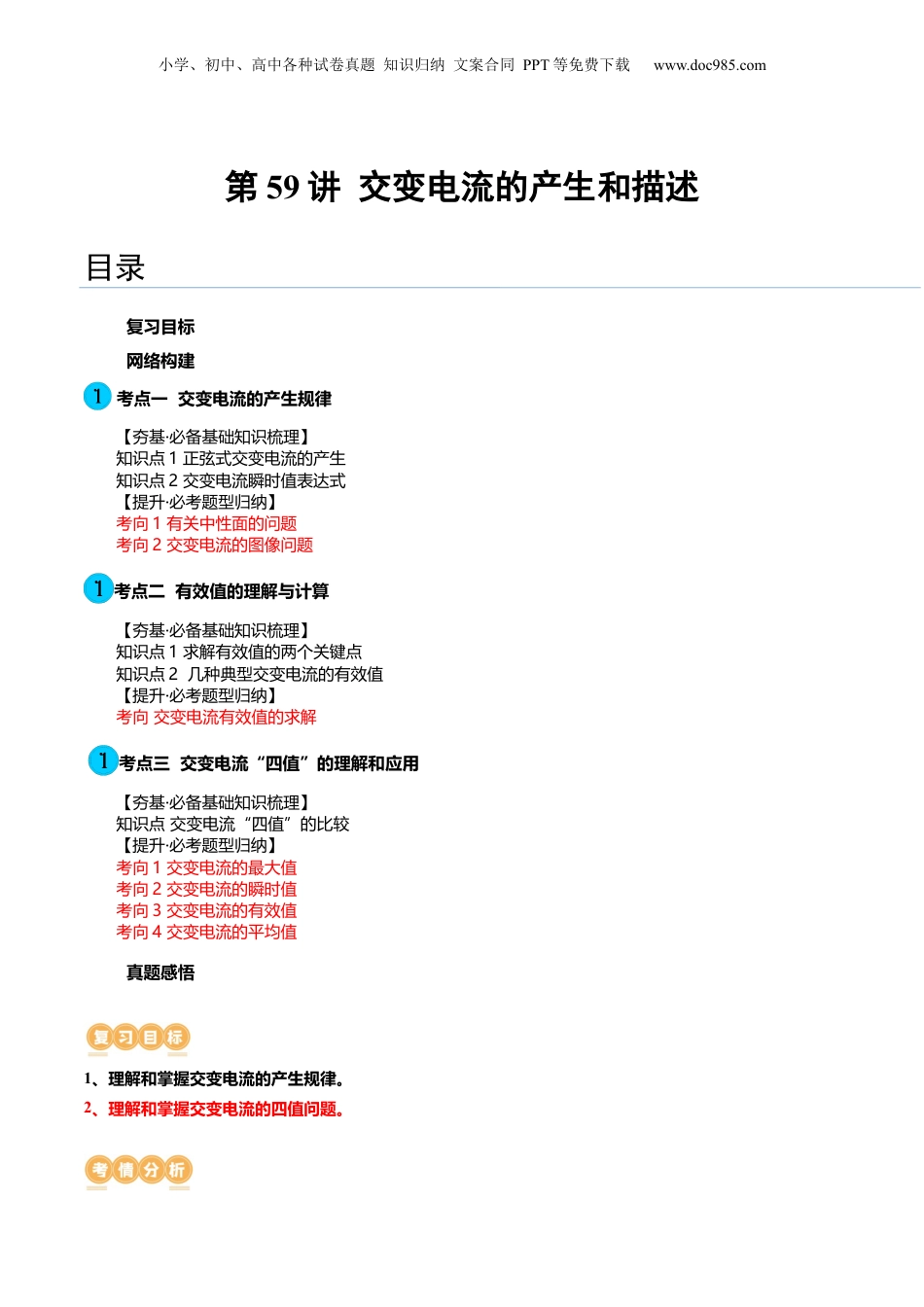

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第59讲交变电流的产生和描述目录复习目标网络构建考点一交变电流的产生规律【夯基·必备基础知识梳理】知识点1正弦式交变电流的产生知识点2交变电流瞬时值表达式【提升·必考题型归纳】考向1有关中性面的问题考向2交变电流的图像问题考点二有效值的理解与计算【夯基·必备基础知识梳理】知识点1求解有效值的两个关键点知识点2几种典型交变电流的有效值【提升·必考题型归纳】考向交变电流有效值的求解考点三交变电流“四值”的理解和应用【夯基·必备基础知识梳理】知识点交变电流“四值”的比较【提升·必考题型归纳】考向1交变电流的最大值考向2交变电流的瞬时值考向3交变电流的有效值考向4交变电流的平均值真题感悟1、理解和掌握交变电流的产生规律。2、理解和掌握交变电流的四值问题。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点要求考题统计考情分析（1）交变电流的产生（2）交变电流的四值问题2023年湖南卷第9题2022年海南卷第5题2021年江苏卷第12题高考对交变电流的产生和的单描述独考不是别的频，大多与变压器查特繁的高考题相结合，一并考，度类查难上不是大。太考点一交变电流的产生规律知识点1正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。(2)两个位置的点：特殊特交变电流的产生和描述交变电流的产生规律1.正弦交流电的产生2.交变电流的瞬时值表式达有效值的理解与计算1.求有效值的两个关键点2.几种典型交变电流的有效值四值问题交变电流四值的比较小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com线圈平面与中性面重合时，①SB⊥，Φ最大，＝0，e＝0，i＝0，电流方向将发生改变。线圈平面与中性面垂直时，②SB∥，Φ＝0，最大，e最大，i最大，电流方向不改变。(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，电流因此的方向改变两次。(4)交变电动势的最大值Em＝nBSω，与转轴位置关，与线圈形关。无状无知识点2交变电流瞬时值表式达(1)确定正弦交变电流的峰值，根据已知图像读出或由公式Em＝nBSω求出相应峰值。(2)明确线圈的初始位置，找出对应的函数关系式。如：线圈在中性面位置开始计时，则①i-t图像为正弦函数图像，函数表达式为i＝Imsinωt。线圈在垂直于中性面的位置开始计时，则②i-t图像为余弦函数图像，函数表达式为i＝Imcosωt。考向1有关中性面的问题1．如图所示，过程是交流发电机发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接，线圈转动的角速度为ω，线圈中最大电流为，以下说法正确的是（）A．图（a）中，线圈平面与磁感线垂直，磁通量变化率为零B．从图（b）开始计时，线圈中电流随时间t变化的关系式C．当线圈转到图（c）位置时，感应电流最小，且电流改变方向D．当线圈转到图（d）位置时，感应电动势最小，ab边电流方向为2．如图1为小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场。线圈绕垂直于磁场的水平轴沿逆时针方向以角速度匀速转动，穿过线圈的磁通量随时间的变化规律如图2所示，下列结论正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．线圈从图1所示位置转过时的时刻是图2的计时0点B．线圈每经过图1所示位置1次，电流方向就改变1次C．若线圈的匝数为20，则电动势的最大值是D．若增大线圈转动的角速度，则磁通量变化率的最大值增大考向2交变电流的图像问题3．如图所示，单匝矩形线圈的左半部分放在具有理想边界（图中虚线）的匀强磁场中，线圈中轴线与磁场边界重合。若从图示位置开始计时，使线圈绕轴按图示方向匀速转动，并规定电流方向沿为正方向，则线圈内感应电流随时间变化的图像正确的是（）A．B．C．D．4．如图甲所示，在水平向右的匀强磁场中，匝数为100匝的矩形线圈绕与线圈平面共面的竖直轴匀速转动，从线圈转到某一位置开始计时，线圈中的瞬时感应电动...
