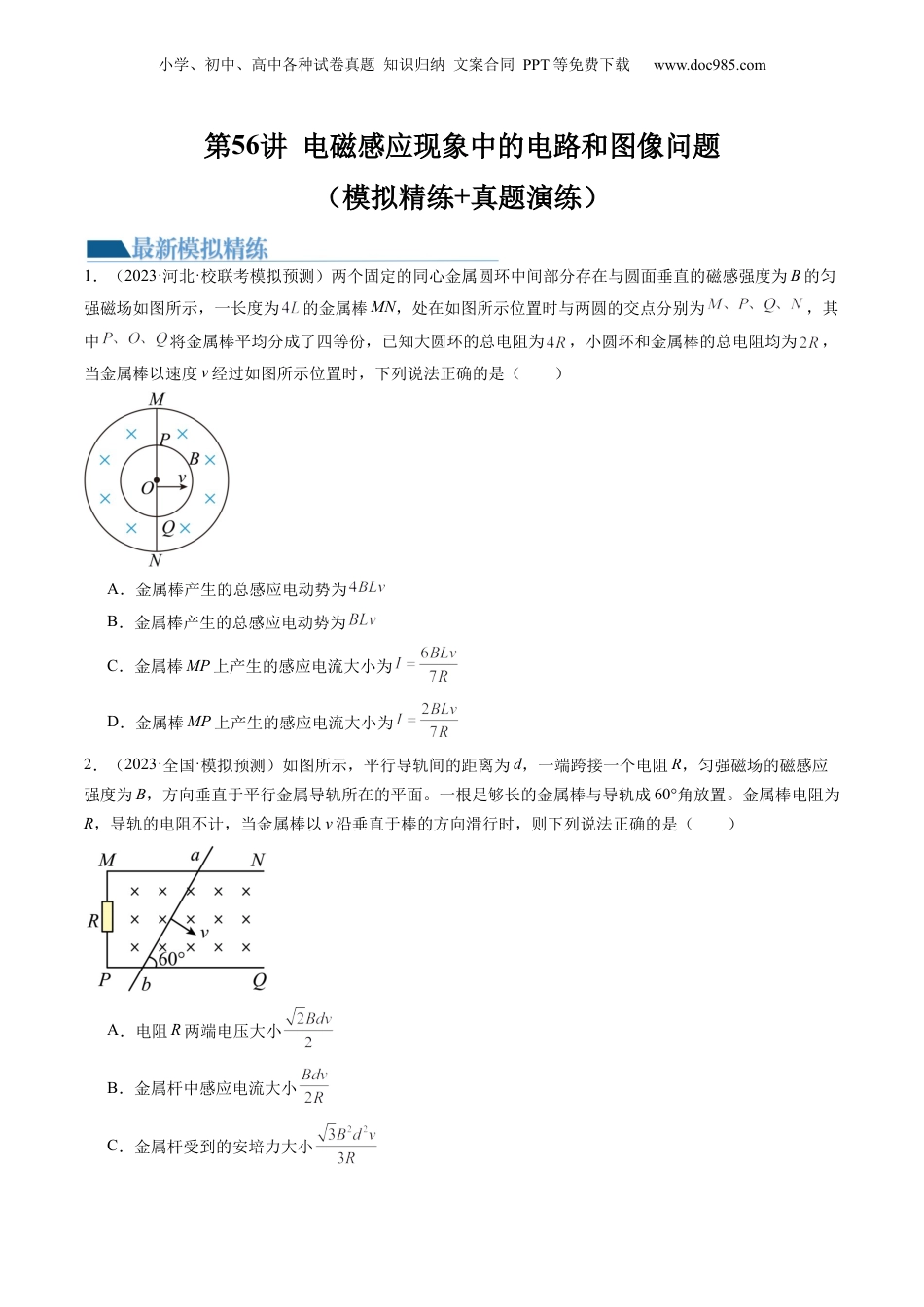

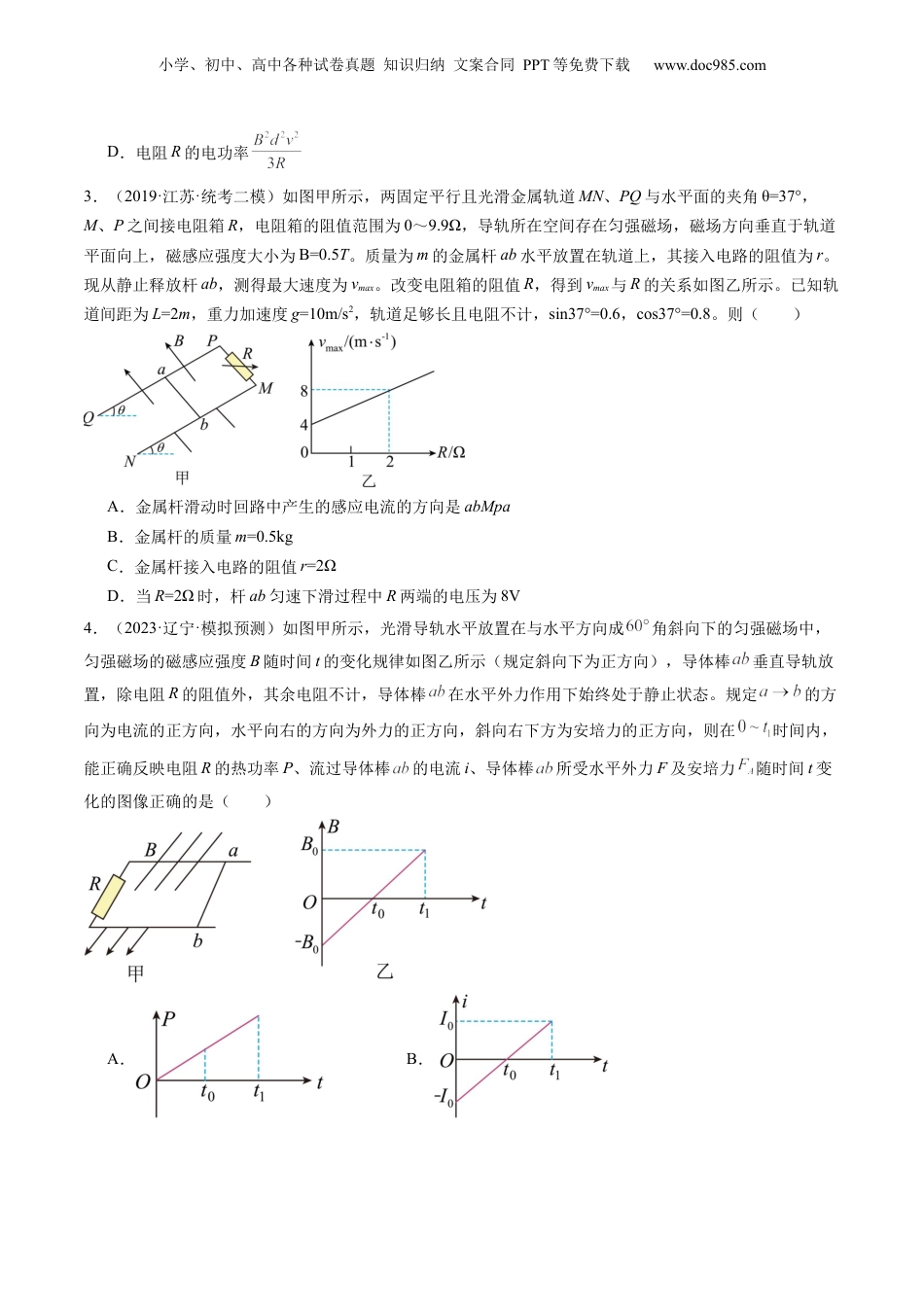

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第56讲电磁感应现象中的电路和图像问题（模拟精练+真题演练）1．（2023·河北·校联考模拟预测）两个固定的同心金属圆环中间部分存在与圆面垂直的磁感强度为B的匀强磁场如图所示，一长度为的金属棒MN，处在如图所示位置时与两圆的交点分别为，其中将金属棒平均分成了四等份，已知大圆环的总电阻为，小圆环和金属棒的总电阻均为，当金属棒以速度v经过如图所示位置时，下列说法正确的是（）A．金属棒产生的总感应电动势为B．金属棒产生的总感应电动势为C．金属棒MP上产生的感应电流大小为D．金属棒MP上产生的感应电流大小为2．（2023·全国·模拟预测）如图所示，平行导轨间的距离为d，一端跨接一个电阻R，匀强磁场的磁感应强度为B，方向垂直于平行金属导轨所在的平面。一根足够长的金属棒与导轨成60°角放置。金属棒电阻为R，导轨的电阻不计，当金属棒以v沿垂直于棒的方向滑行时，则下列说法正确的是（）A．电阻R两端电压大小B．金属杆中感应电流大小C．金属杆受到的安培力大小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．电阻R的电功率3．（2019·江苏·统考二模）如图甲所示，两固定平行且光滑金属轨道MN、PQ与水平面的夹角θ=37°，M、P之间接电阻箱R，电阻箱的阻值范围为0～9.9Ω，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度大小为B=0.5T。质量为m的金属杆ab水平放置在轨道上，其接入电路的阻值为r。现从静止释放杆ab，测得最大速度为vmax。改变电阻箱的阻值R，得到vmax与R的关系如图乙所示。已知轨道间距为L=2m，重力加速度g=10m/s2，轨道足够长且电阻不计，sin37°=0.6，cos37°=0.8。则（）A．金属杆滑动时回路中产生的感应电流的方向是abMpaB．金属杆的质量m=0.5kgC．金属杆接入电路的阻值r=2ΩD．当R=2Ω时，杆ab匀速下滑过程中R两端的电压为8V4．（2023·辽宁·模拟预测）如图甲所示，光滑导轨水平放置在与水平方向成角斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示（规定斜向下为正方向），导体棒垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒在水平外力作用下始终处于静止状态。规定的方向为电流的正方向，水平向右的方向为外力的正方向，斜向右下方为安培力的正方向，则在时间内，能正确反映电阻R的热功率P、流过导体棒的电流i、导体棒所受水平外力F及安培力随时间t变化的图像正确的是（）A．B．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．D．5．（2021·浙江·校联考三模）如图所示，在光滑的水平面上，放置一边长为l的正方形导电线圈，线圈电阻不变，右侧有垂直水平面向下、宽度为2l的有界磁场，建立一与磁场边界垂直的坐标轴，O点为坐标原点。磁感应强度随坐标位置的变化关系为（k为常数），线圈在水平向右的外力F作用下沿x正方向匀速穿过该磁场。此过程中线圈内感应出的电动势e随时间t变化的图像（以顺时针为正方向），拉力F的功率P随线圈位移x变化的图像可能正确的是（）A．B．C．D．6．（2023·全国·校联考模拟预测）如下图，为“日”字形导线框，其中和均为边长为的正方形，导线、的电阻相等，其余部分电阻不计。导线框右侧存在着宽度略小于的匀强磁场，磁感应强度为，导线框以速度匀速穿过磁场区域，运动过程中线框始终和磁场垂直且无转动。线框穿越磁场的过程中，两点电势差随位移变化的图像正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．7．（2023·全国·校联考模拟预测）如图所示，一个边长为的正方形线框，其电阻为，线框以恒定的速度运动，在时刻线框开始进入图中所示的匀强磁场区域，磁感应强度大小为，磁场的边界与速度的夹角为，线框的边与磁场边界的夹角也为，线框在进入磁场的过程中，下列关于线框中的感应电流i随时间变化的图像或线框所受安培力随时间变化的图像可能正确的是（）A．B．C．D．8．（2023·四川凉山·统考三模）如图所示，虚线圆边界与金属圆环是以O为圆心的同心圆，半...
