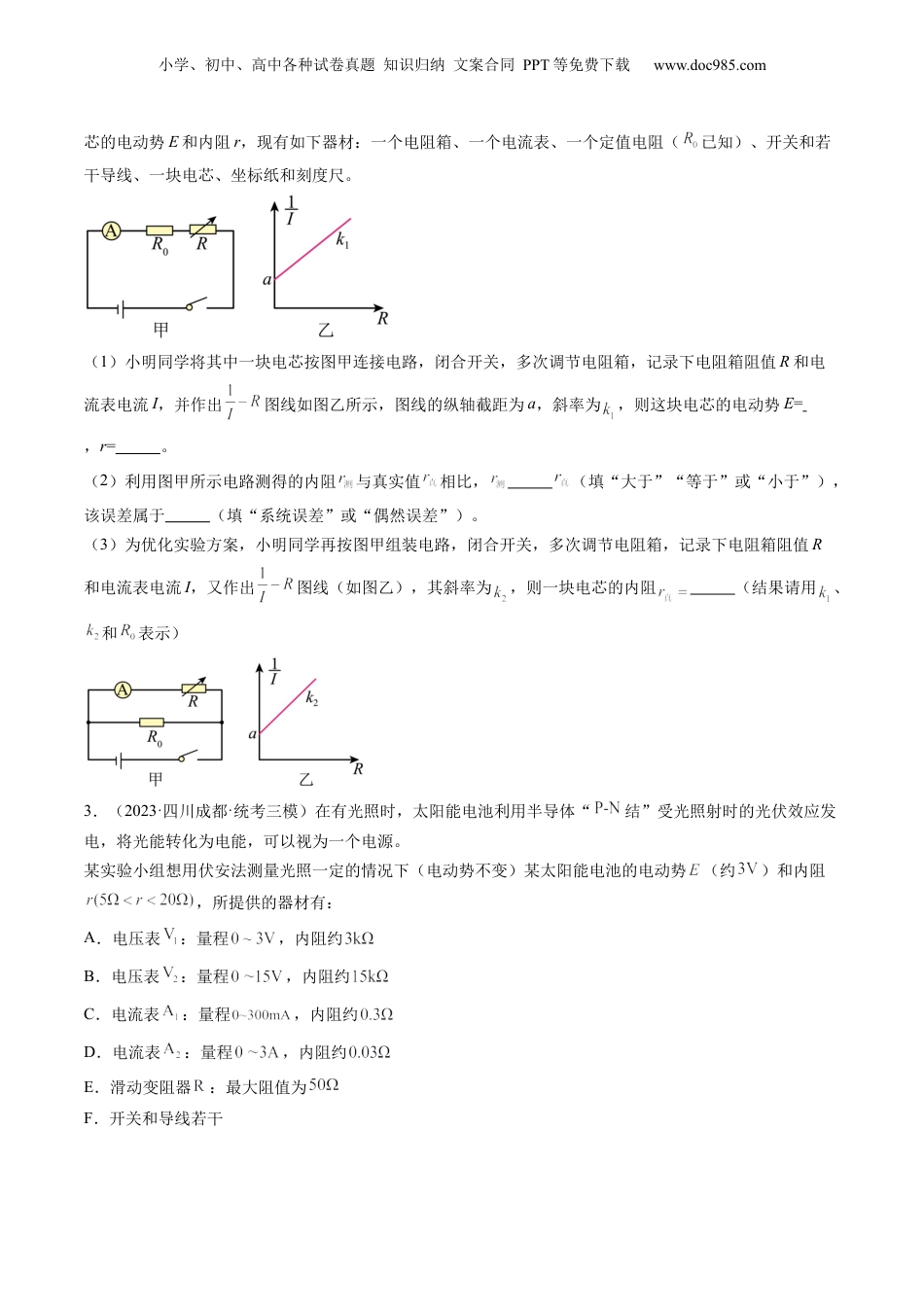

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第47讲测定电源的电动势和内阻（模拟精练+真题演练）1．（2023·福建福州·福建省福州第一中学校考一模）某同学为了精确测量一节干电池的电动势和内阻，设计了如图所示的电路。实验室为其提供的实验器材如下：①电压表V（量程1.0V，内阻）②定值电阻③定值电阻④电阻箱（0～99.9Ω）⑤开关S和导线若干回答下列问题：（1）由于电压表的量程较小，需将电压表改装成量程为2V的电压表，需（填“串”或“并”）联一定值电阻，该定值电阻应选择；（2）实验时，将开关闭合，调节电阻箱的阻值，记录多组电压表的示数U以及对应的电阻箱的阻值R，然后根据记录的数据描绘出的图像，如图乙所示，已知描绘图像时忽略了电压表的分流作用，若该图像的纵截距为b，斜率为k，则电源的电动势E＝，电源的内阻r＝；（3）如果不能忽略电压表的分流作用，则（2）中获得的电源内阻的测量值（填“大于”“等于”或“小于”）真实值。2．（2023·河南南阳·南阳中学校考三模）新能源汽车已经普遍走进了我们的生活，小明同学趁自家“比亚迪宋PLUSDM-i”汽车维修之际，在专业师傅的指导下将其所配备的刀片电池进行拆解，并测量其中一块电小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com芯的电动势E和内阻r，现有如下器材：一个电阻箱、一个电流表、一个定值电阻（已知）、开关和若干导线、一块电芯、坐标纸和刻度尺。（1）小明同学将其中一块电芯按图甲连接电路，闭合开关，多次调节电阻箱，记录下电阻箱阻值R和电流表电流I，并作出图线如图乙所示，图线的纵轴截距为a，斜率为，则这块电芯的电动势E=，r=。（2）利用图甲所示电路测得的内阻与真实值相比，（填“大于”“等于”或“小于”），该误差属于（填“系统误差”或“偶然误差”）。（3）为优化实验方案，小明同学再按图甲组装电路，闭合开关，多次调节电阻箱，记录下电阻箱阻值R和电流表电流I，又作出图线（如图乙），其斜率为，则一块电芯的内阻（结果请用、和表示）3．（2023·四川成都·统考三模）在有光照时，太阳能电池利用半导体“结”受光照射时的光伏效应发电，将光能转化为电能，可以视为一个电源。某实验小组想用伏安法测量光照一定的情况下（电动势不变）某太阳能电池的电动势（约）和内阻，所提供的器材有：A．电压表：量程，内阻约B．电压表：量程，内阻约C．电流表：量程，内阻约D．电流表：量程，内阻约E．滑动变阻器：最大阻值为F．开关和导线若干小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）为使测量结果尽量准确，能采集多组实验数据且便于实验操作，电流表应选，电压表应选。（均填器材前的序号字母）（2）请在答题卡上将图（a）所示的器材符号连线，画出实验电路原理图。（3）实验小组调节滑动变阻器测得多组电压和电流数据，并在坐标纸上描绘出光照一定情况下（电动势不变），电池的路端电压与输出电流的关系如图（b），他们发现当输出电流时，与成线性关系。则该电池的电动势V，在满足与成线性关系的条件下，该电池的内阻。（均保留2位有效数字）（4）在实验设定的光照下，在满足与成线性关系的条件下，该电池的最大输出功率为W（保留2位有效数字）。4．（2023·吉林·统考模拟预测）研究小组利用如图（a）所示电路测量某水果电池的电动势和内阻。电流表和量程均为，内阻相同。电阻箱和的最大阻值均为99999Ω。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）测量电流表的内阻。调节电阻箱的阻值均为，闭合开关和，调节电阻箱使电流表的示数为零，电阻箱的阻值如图（b）所示，则电流表的内阻。（2）保持闭合，断开。将电阻箱调到Ω，使与整体可视为量程为的电压表。（3）接着，保持电阻箱不变，改变电阻箱的值，记录电流表和的值和，实验数据如表所示。(μA)366694114134(μA)182167153143133根据表中数据绘制图像如图（c）所示，则水果电池的电动势，内阻。（计算结果保留一位有效数字）5．（2023·黑龙江哈尔滨·哈师大附中校考三模）如图所示、某实验兴...
