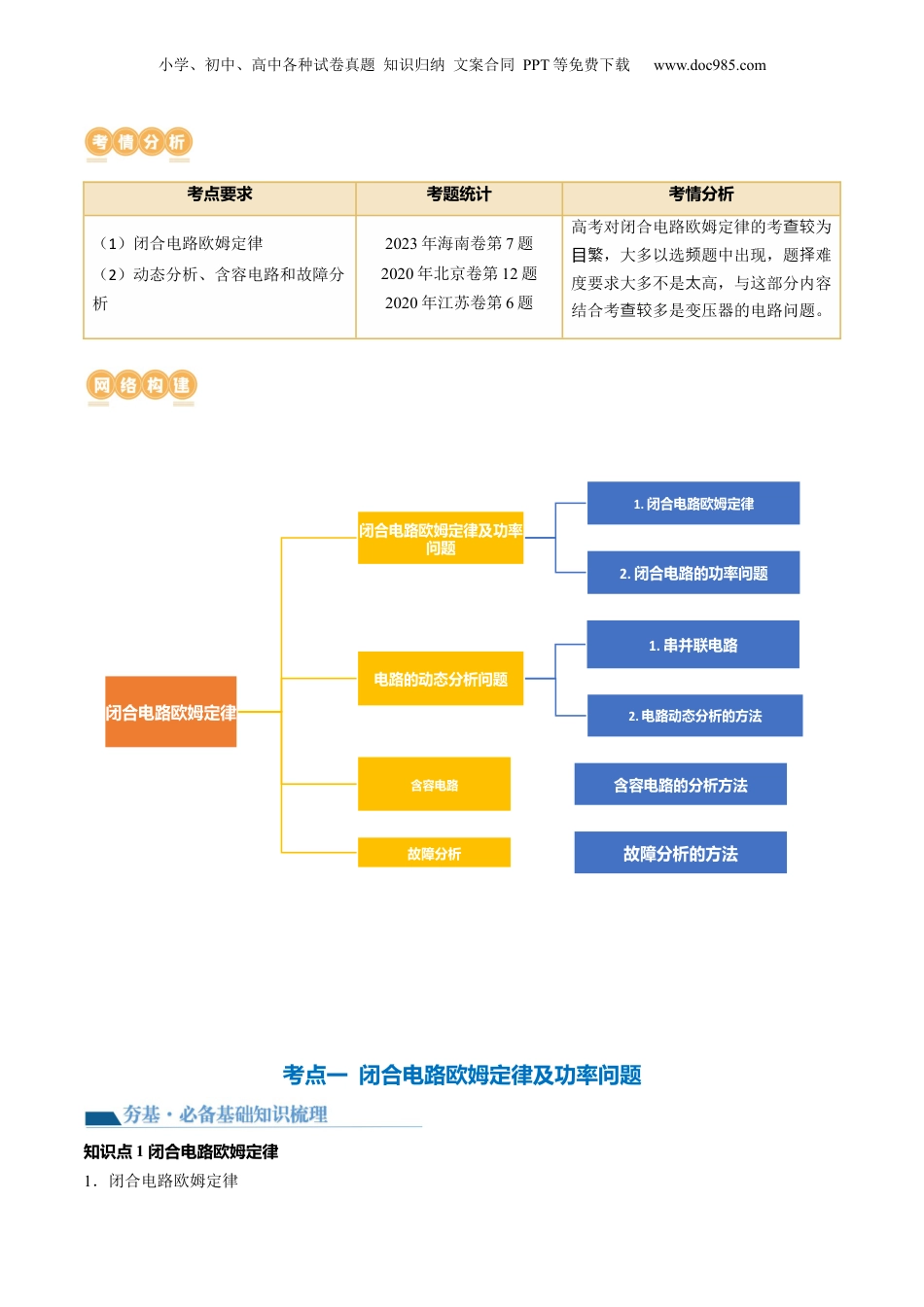

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第43讲闭合电路欧姆定律目录复习目标网络构建考点一闭合电路欧姆定律及功率问题【夯基·必备基础知识梳理】知识点1闭合电路欧姆定律知识点2闭合电路的功率问题【提升·必考题型归纳】考向1闭合电路伏安特性曲线考向2闭合电路的功率问题考点二电路的动态分析问题【夯基·必备基础知识梳理】知识点1串并联电路知识点2电路动态分析的方法【提升·必考题型归纳】考向1电路的动态分析问题考向2生活科技中的电路动态分析考点三含容电路【夯基·必备基础知识梳理】知识点含容电路的分析方法【提升·必考题型归纳】考向1含容电路中的物理量的变化和计算考向2含有电容的电桥问题考点四故障分析【夯基·必备基础知识梳理】知识点故障分析的方法【提升·必考题型归纳】考向电路故障分析真题感悟1、理解和掌握闭合电路欧姆定律。2、会利用闭合电路欧姆定律处理有关功率、动态分析、含容电路和故障分析等问题。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点要求考题统计考情分析（1）闭合电路欧姆定律（2）动态分析、含容电路和故障分析2023年海南卷第7题2020年北京卷第12题2020年江苏卷第6题高考对闭合电路欧姆定律的考为查较，大多以选题中出现，题目难目繁频择度要求大多不是高，与这部分内容太结合考多是变压器的电路问题。查较考点一闭合电路欧姆定律及功率问题知识点1闭合电路欧姆定律1．闭合电路欧姆定律闭合电路欧姆定律闭合电路欧姆定律及功率问题1.闭合电路欧姆定律2.闭合电路的功率问题电路的动态分析问题1.串并联电路2.电路动态分析的方法含容电路含容电路的分析方法故障分析故障分析的方法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)表达式：I＝。(3)适用条件：只适用于纯电阻电路。2．电动势与内、外电压的关系：E＝U内＋U外。(适用于任何电路)3．路端电压与外电阻的关系(外电路为纯电阻电路)一般情况U＝IR＝R＝，当R增大时，U增大特殊情况(1)当R→∞(断路)时，I＝0，U＝E；(2)R＝0(短路)时，I短＝，U＝04．路端电压U与电流I的关系(1)关系式：U＝E－Ir。(适用于任何电路)(2)电源的UI图像当电路断路即①I＝0时，纵轴的截距为电源电动势。当外电路电压②U＝0时，横轴的截距为短路电流。图线的斜率的绝对值为电源的③内阻。知识点2闭合电路的功率问题1．闭合电路的功率和效率电源总功率任意电路：P总＝EI＝P出＋P内纯电阻电路：P总＝I2(R＋r)＝电源内部消耗的功率P内＝I2r＝P总－P出电源的输出功率任意电路：P出＝UI＝P总－P内纯电阻电路：P出＝I2R＝P出与外电阻R的关系电源的效率任意电路：η＝×100%＝×100%小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com纯电阻电路：η＝×100%2．输出功率与外电阻的关系由P出与外电阻R的关系图像可知：(1)当R＝r时，电源的输出功率最大为Pm＝。(2)当R＞r时，随着R的增大输出功率越来越小。(3)当R＜r时，随着R的增大输出功率越来越大。(4)当P出＜Pm时，个输出功率对应两个外电阻每R1和R2，且R1R2＝r2。考向1闭合电路特伏安性曲线1．在如图所示的图像中，直线为某电源的路端电压与电流的关系图线，曲线为某一小灯泡的伏安特性曲线，曲线与直线的交点坐标为，该点的切线与横轴的交点坐标为，用该电源直接与小灯泡连接成闭合电路，由图像可知（）A．电源电动势为B．电源内阻为C．小灯泡接入电源时的电阻为D．小灯泡实际消耗的电功率为【答案】D【详解】AB．根据题意，由闭合回路欧姆定律有代入题中数据有；解得，故AB错误；CD．根据题意可知，当用该电源直接与小灯泡连接成闭合电路时，灯泡两端的电压为，流过灯泡的电流为，由欧姆定律可得，小灯泡接入电源时的电阻为小灯泡实际消耗的电功率为故C错误，D正确。故选D。2．如图所示的图像中，直线I为通过电阻R的电流与其两端电压的关系图线，直线为电源ⅡE的电流与路端电压的关系图线．下列说法正确的是（）小学、初中、高中各种试卷真题知识归...
